说起在门窗中看似「平平无奇」，却有着重要作用的辅件，密封胶条肯定能占据一席之地。
一扇门窗的密封性能好坏，很大程度上取决于密封胶条的选用是否正确。
那么今天我们就来聊聊，家装门窗上使用的密封胶条究竟是何物，我们又该如何去选购呢？
01 胶条的材质

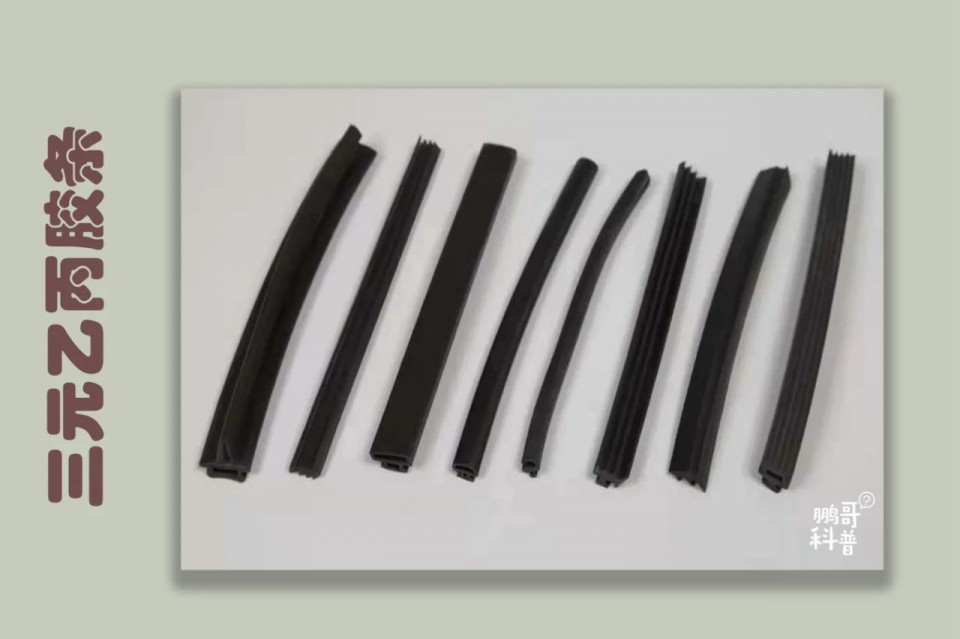

在如今的门窗市场上，三元乙丙胶条是较为广泛应用的材质。
它之所以「拔得头筹」的原因是，相比于其他材质的胶条，三元乙丙胶条具有更「好」的价格、耐候性以及抗老化性。

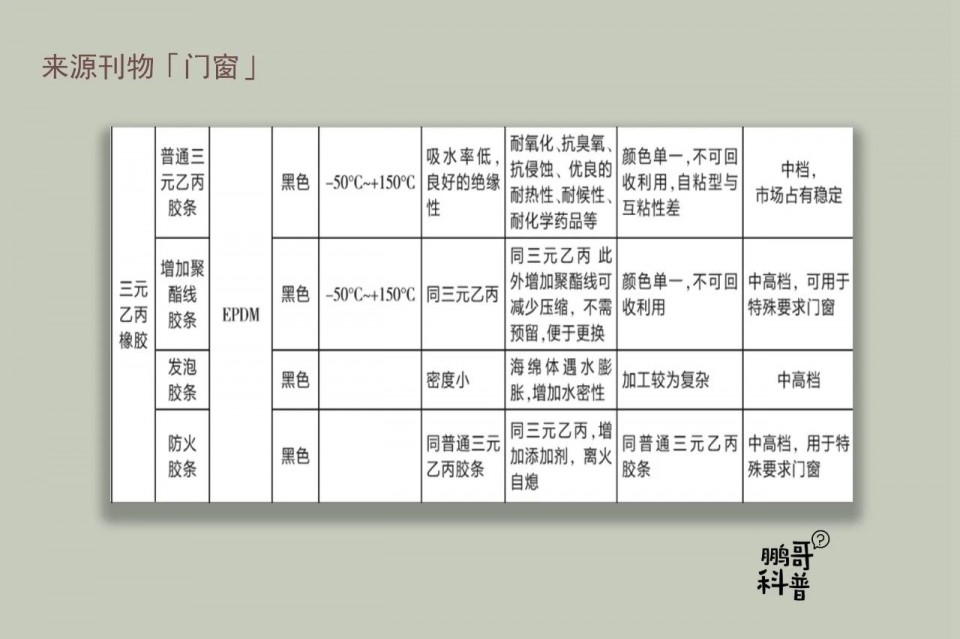

就拿材质来说，三元乙丙胶条属于乙丙橡胶的一种，可用 EPDM 来表示。EPDM 的聚合物（乙烯和丙烯等化学物质）最主要的特性就是优越的耐氧化、抗臭氧和抗侵蚀的能力，适合门窗室内外的环境变化。
并且这些化学物质性能稳定，连带着提升了胶条的抗老化能力，三元乙丙胶条的寿命最少可达十年。

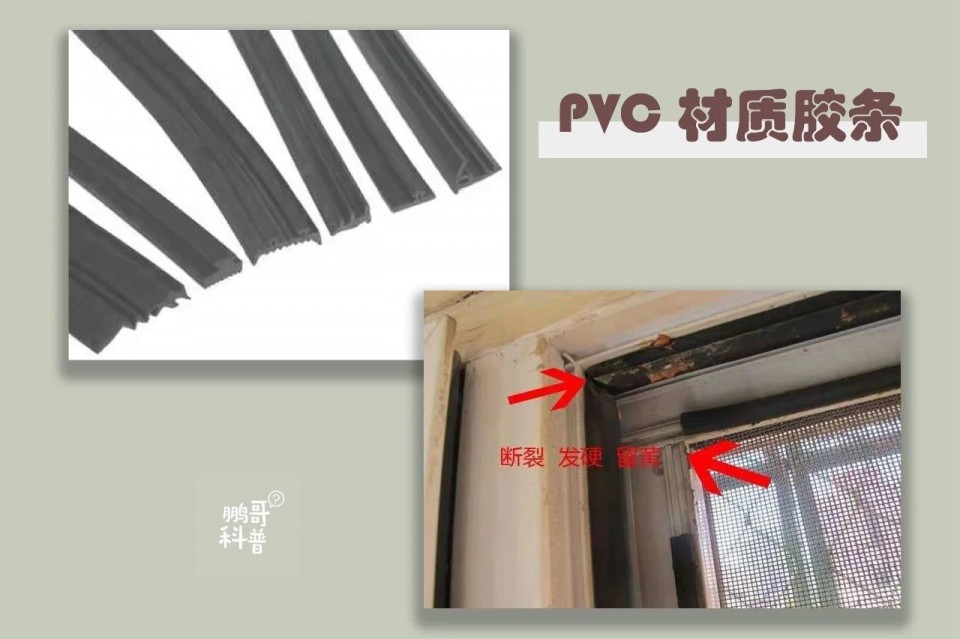

基于自身的结构特点，让三元乙丙胶条在阻燃性、耐油性以及粘接性上的表现稍显逊色，但整体性价比已经能吊打 PVC 材质了。PVC （通用塑料） 材质的胶条，鹏哥在以往的文章中也有提及过，如今的处境是一只脚已经踏进了淘汰区。
没用多久就会出现弹性变差、胶条收缩等问题，寿命也很短，但低廉的价格，是它无法被市场抛弃的诱因，部分商家仍会选择它来节省成本，特别提醒小白们，千万别被低廉的价格给「诱惑」了。
02 胶条的工艺
老话说得好，三分天注定，七分靠打拼，在密封胶条上也是同理。
我们从第一段中知道了三元乙丙胶条能够成为当今门窗市场的标配，离不开先天的材质稳定，而后天的加工工艺，同样对巩固它的性能起到事半功倍的效果，将 PVC 材质甩在身后。

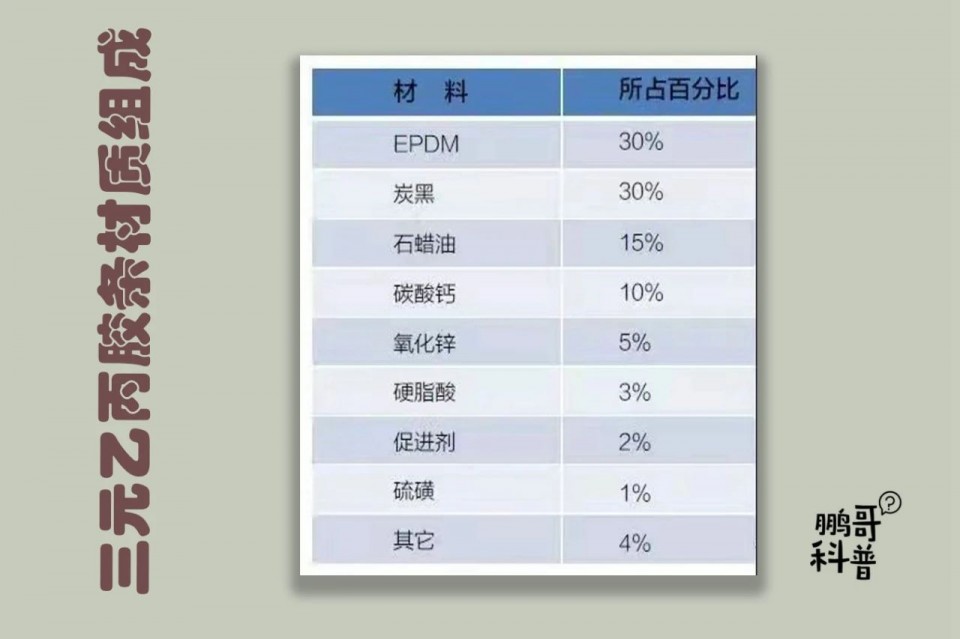

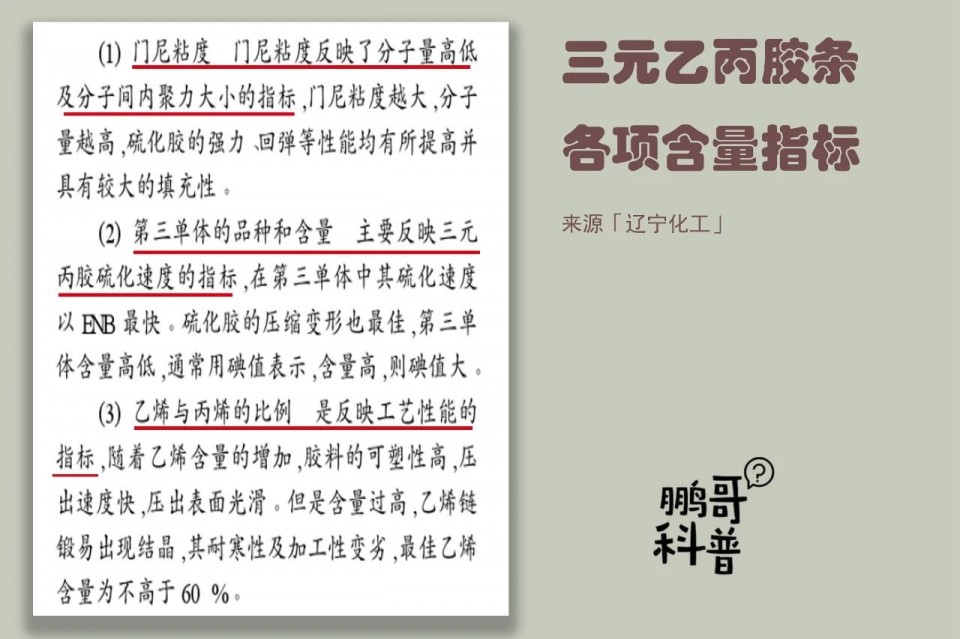

单种胶料通过挤压成型，再通过合理的配方添加炭黑、硫化剂、软化剂等辅材「添加剂」，用来增强了胶料的拉伸度、强度和形变量。

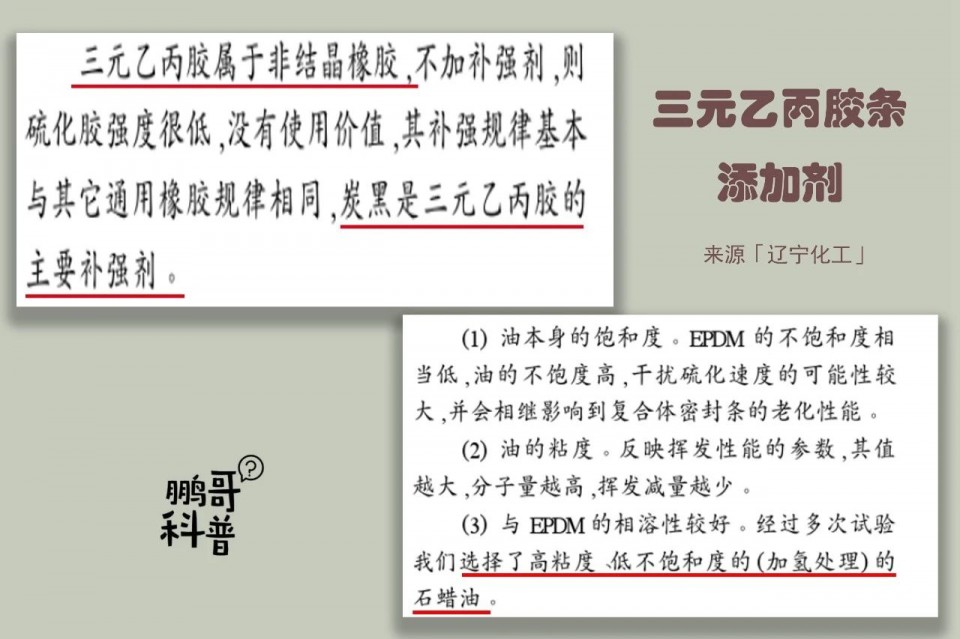

由于三元乙丙胶条本身强度低，加入炭黑才能具有较高的强力，炭黑的用量增加可提高胶料的拉伸强度；软化剂是由石蜡油组成，它的用量大小对三元乙丙胶料的性能也有很大的影响，伸长率随着石蜡油的增加而上升，硬度也随之下降。

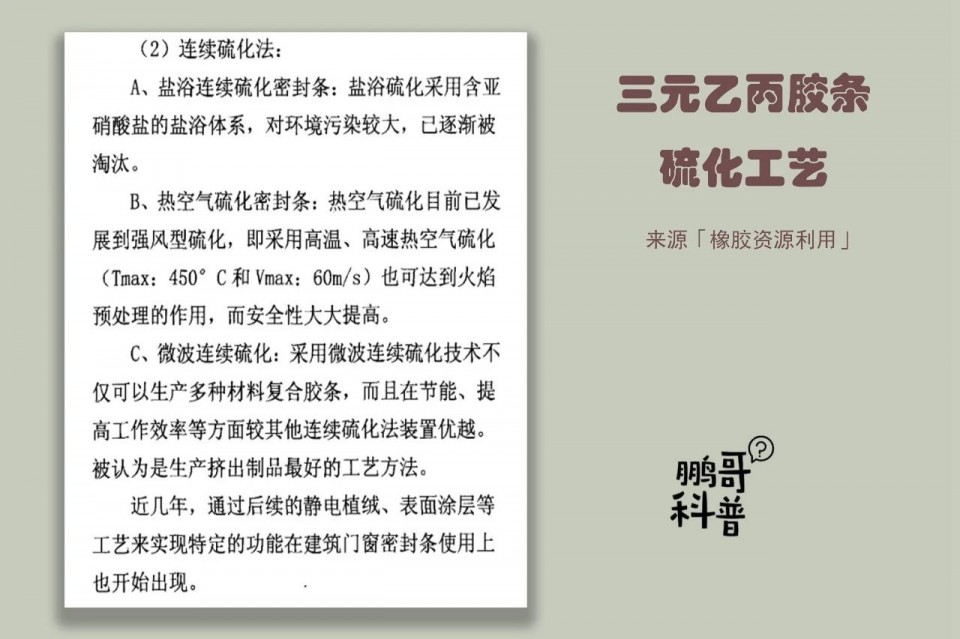

工艺中的种种步骤，最为重要的就是硫化定型，按方法的异同可分为非连续硫化法和连续硫化法这两大类。
非连续硫化法因无法生产复杂截面的产品、尺寸稳定性差、无法连续生产等原因步了 PVC 材质的后尘，面临着被逐步淘汰的命运，所以我们都是采用连续硫化法，使胶条具有更好的热稳定性和弹性。
03 胶条的选购和安装
有不少门窗小白到了选购这步就犯怵，生怕一个不留意就被商家摆了一道，即便过了这一关，也不知道胶条要如何安装，自家门窗的胶条安装位置对不对…
针对这些问题呢，鹏哥做了一个小总结给大家先行避个雷。
1.选购篇
我们对密封胶条的选购，可以采取开门见山的招式，问商家「这胶条有品牌吗？品牌名是什么？胶条的材质又是什么？含胶量占了多少？」
从密封胶条的品牌入手：海达（国内密封胶条的龙头）、联和强、瑞得、窗友、亿安、澳顺、高士达等。
含胶量决定胶条品质，含胶量越高的胶条，按压拉伸后越快恢复原样，形变变化越小，胶条就越好，30 % 左右的含量就非常好了。

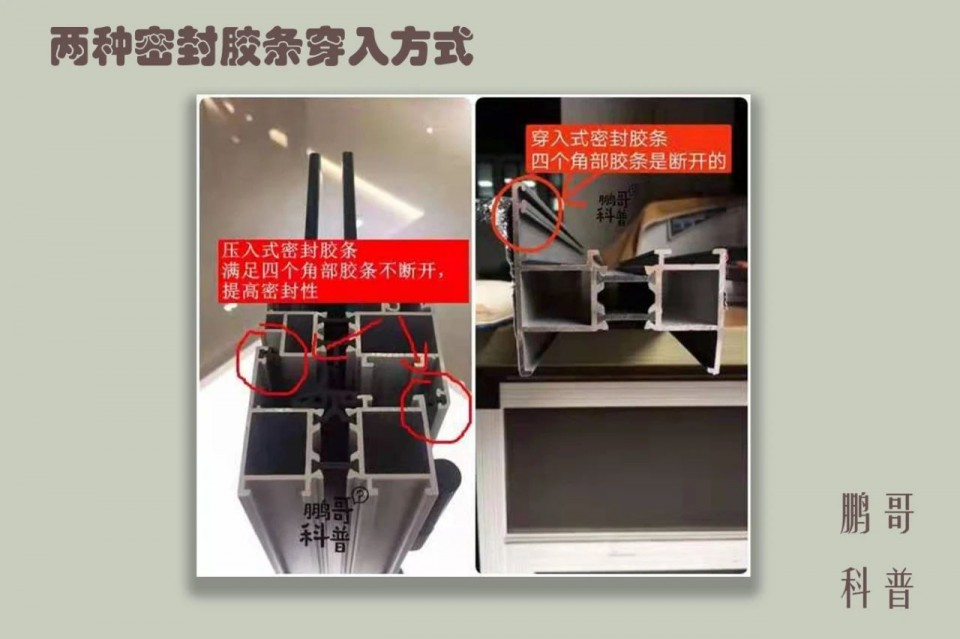

在胶条的选择上，我们要选用压入式。
压入式胶条，可以在窗户的边角（转弯时），不用暴力截断就能「无缝」连接，从而提高门窗的整体密封性，日后也能更加方便更换。
可以问问门窗老板：你们的窗户胶条是穿进去的，还是压进去的。也可以这样观察：穿入式胶条的槽口相比于压入式胶条的长而浅；也可从成品窗上观察，窗户的边角处胶条，是否阶段，或是否有胶水粘连的痕迹。

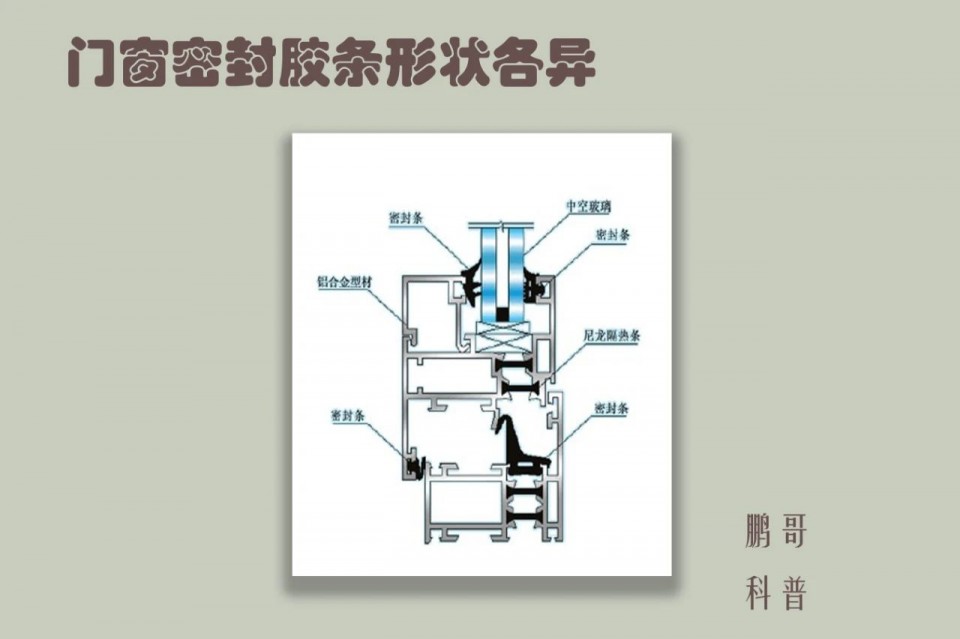

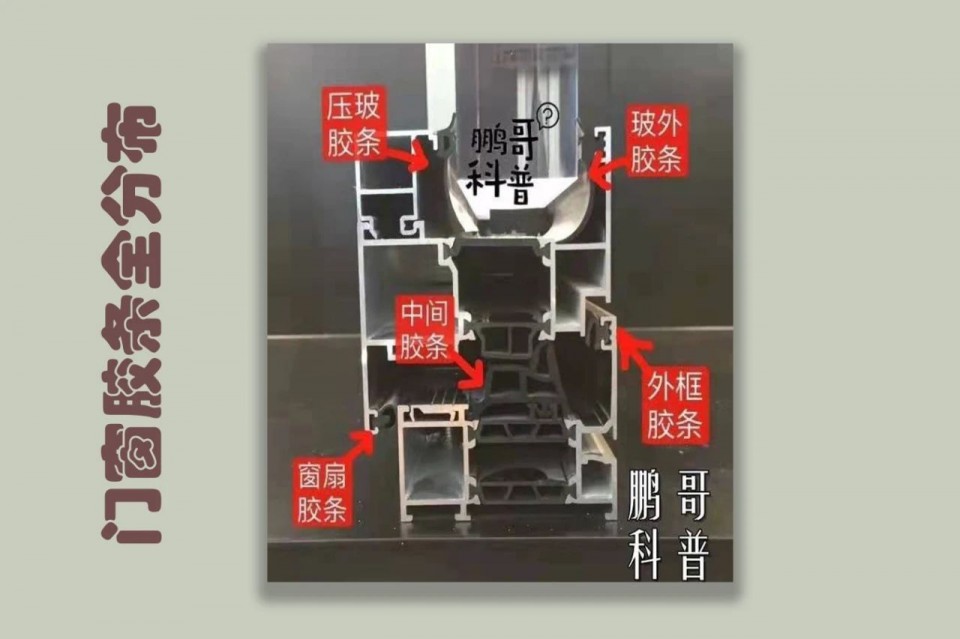

整体门窗的每一处在设计时会配有不同形状的胶条来达到密封性能，若是一扇窗所有的密封胶条都是一个形状，那它对密封性能的设计可能会有失偏颇。

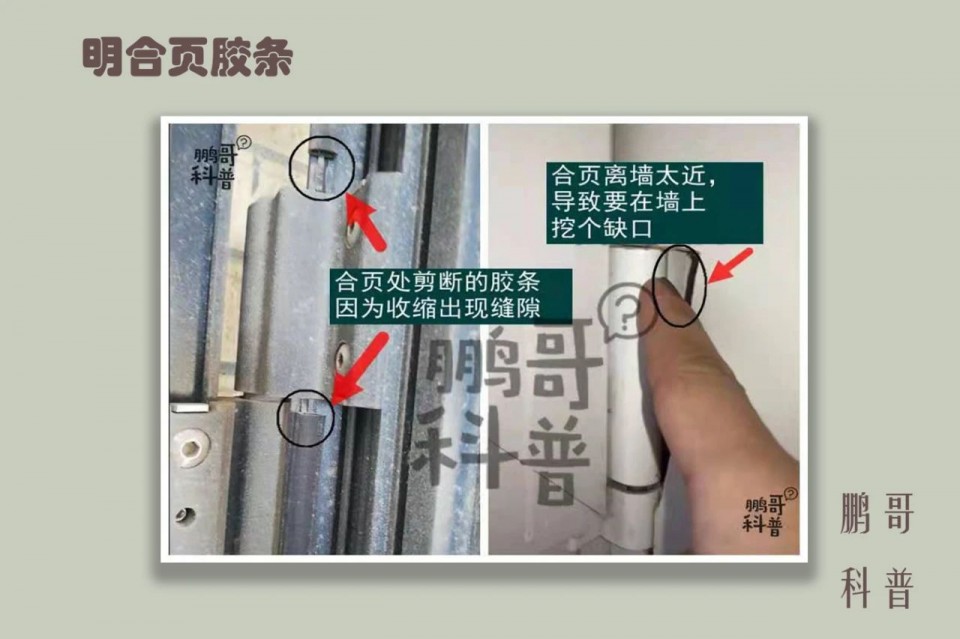

在门窗特定部位的胶条选用，像门窗的窗框、扇的转角位置、合页位置是胶条相连的薄弱环节，如果遇到阻碍直接断开胶条，势必会影响门窗整体的密封性。
有些商家会采取直接将胶条截断了事，或以 45 度角将胶条切开，不做其它处理；比较好的处理方式是将截断的端口用胶相连接，再则就是选择专用的转角胶条和硫化一体胶条来提高门窗整体密封性。

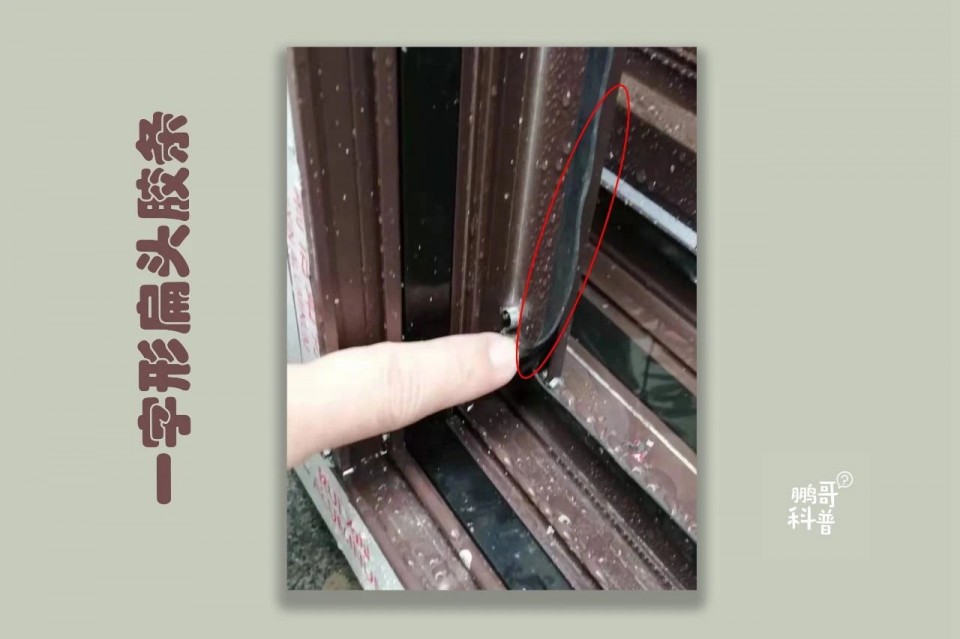

谨慎选购胶条的样式，如一字形扁胶条，胶条厚度太薄，门窗锁闭时产生不了形变。
除了鹏哥上述所说的这些知识点外，想要辨别密封胶条的优劣性可采用一看（劣质掺油胶条的表面会发黄）、二闻（ PVC 材质的胶条伴随着刺鼻味道）、三按压（多按按压压，感受回弹力是否优秀，挤压感是否浓烈）的方法。
直接上手开关窗扇，感受是否有来自胶条传来的挤压感，如果在门窗上感受不到压缩感，那或许说明了这根胶条无法发挥应有的效果。
2.安装篇
压玻内胶条时，一定要让安装工人多压一点进去，像周长 1 m的窗户最好压 1.05 — 1.1 m的胶条，防止胶条发生收缩问题。
在压玻内胶条的转角处时，一定不要让安装工人直接剪断，而是要求他剪一个小口子弯折过去，这样能保证玻内不断开且只有一个连接口，密封好。
胶条有热胀冷缩的问题，在门窗的窗框、扇等转角位置，我们要事先预留 2 - 3 厘米的收缩余量，防止胶条出现回缩。
压玻内胶条转角处时，一定不要让安装工人直接剪短，而是要求他剪一个小口子弯折过去，这样能保证玻内胶条不断开且只有一个连接口，密封好。
3.更换篇
当家装门窗的胶条出现以下情况，我们就要「留个心眼」。

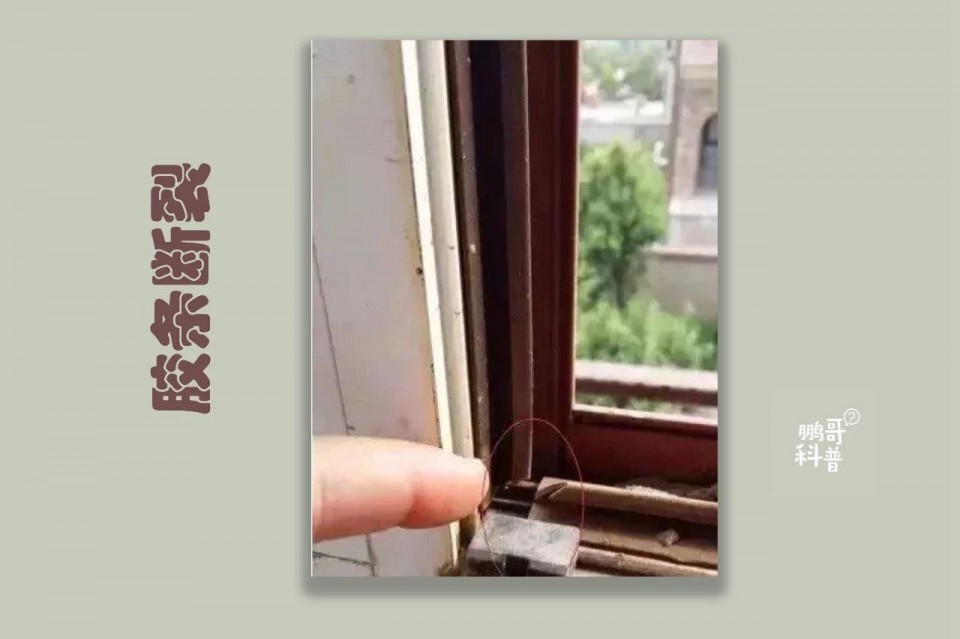

如果密封胶条有破损、断裂、发硬等现象，这对门窗的密封性会产生一定影响，消费者可酌情选择是否更换。
在更换玻璃时，建议密封胶条能同时更换。我们要先清除槽口的杂物，确保两侧间隙均匀，并及时做到固定调整，防止玻璃碰撞移位，偏离槽口中心。
04 胶条的其他问题
1.胶条漏油
有些鹏友提到自家的胶条到了这冬天啊就会出现漏油结霜的情况，不知问题是出在哪里，这样的胶条还能继续用吗？

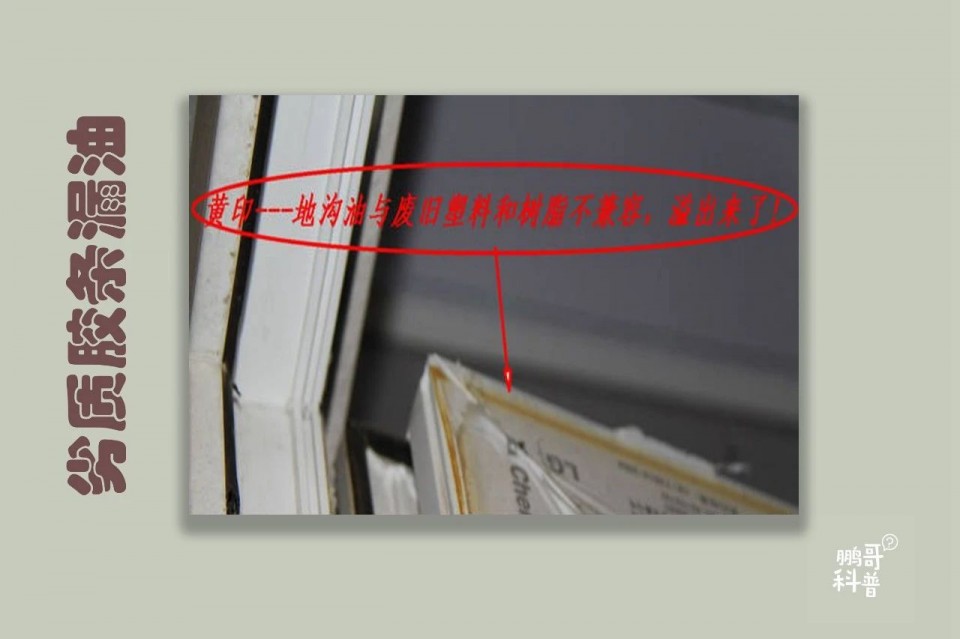

胶条的漏油情况不是很严重时，我们不用过于担心，这是胶条的一种自然现象（胶条中的增塑剂、炭黑或再生胶等材质造成的油分析出），跟胶条质量的好坏没有多大关系。
我们要做的是及时清理胶条上的油脂，防止胶条的胀大而导致形变，密封失效。
2.选择胶条还是打胶

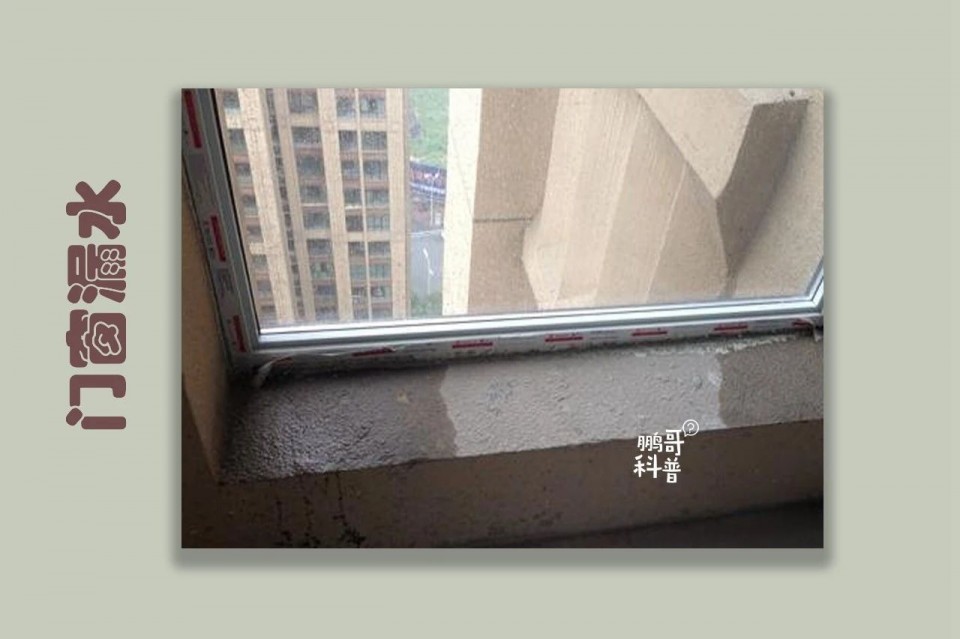

就以门窗的漏雨问题为例，哪怕主密封条做的再好，雨水直接通过玻璃外侧胶条或是玻璃与型材之间的缝隙进入扇型材腔体间，最终导致门窗的渗漏，雨水进入室内。
由此可见，面对门窗的密封问题，哪个地方的密封性都不能忽视。

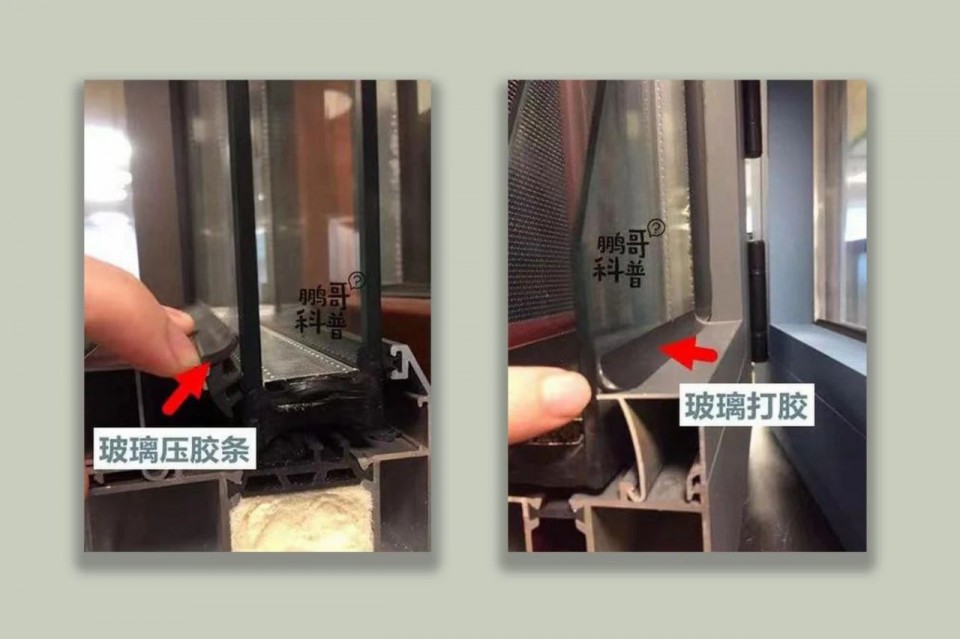

碰上这种情况，想要解决窗外侧的密封主要有两种形式 — 胶条和打胶密封。鹏哥认为，当胶跟胶条的质量、工人的施工水平等都处于同一水平线上，打胶和压胶条并无好坏区分，还是要具体情况具体分析。
在台风多发地带，压胶条的工艺保险并不够保险，玻璃容易在强风下往室内测移，建议室外侧采用打胶方式牢靠些。
像一些严寒地区，尽量不要用打胶的方式，在零下二三十度的室外，哪怕品质再好、价格再贵的胶，不出几年都能给你冻裂了。
压胶条施工含量更低，比打胶整齐美观，安全系数高，日后更换比打胶方便（打胶要需要把原先的胶都给刮了，重来一遍），玻外胶条在出厂前就已经压在窗框或窗扇上，预留好排水孔的情况下，不必担心没处理玻外胶条而引起的漏水。
有些产品的结构设计不适合压胶条的情况下，就选用打胶，当胶条的设计不够完善时，打胶也能起到提高水密性的作用。
有鹏友就会问了，那如果我想将两者结合起来，又安胶条又打胶呢？
想法很大胆，实现有困难，三元乙丙胶的粘性很一般，两者间的相容性较差，根本没法好好打辅助。
3.密封胶条的「天花板」
而作为消费者去选购胶条时，总会看到一些商家号称三元乙丙胶条运用在汽车、轮船甚至航天上，说得那叫一个天花乱坠，记住鹏哥一句话，如此完美，必定有诈。
三元乙丙胶条的性能突出不假，但也没有到有些商家宣传的噱头那样神乎其神。

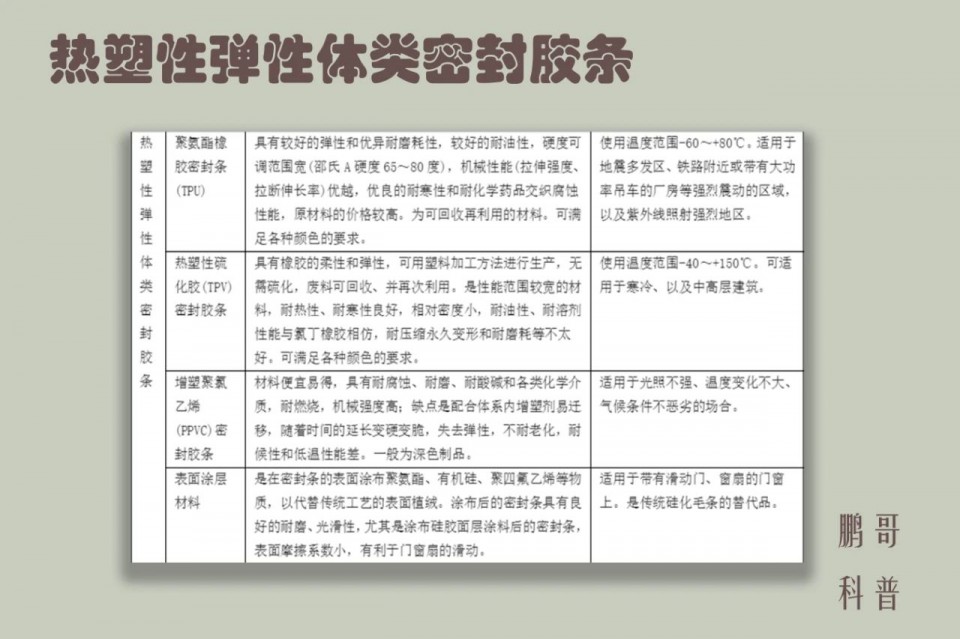

在「热塑性弹性体系类密封胶条」中，它所含有的热塑性硫化胶密封胶条（TPV）具有较好的耐热性和耐油性，能够反复利用，相比之下，形变程度不如三元乙丙胶条，而聚氨酯橡胶密封胶条（TPU），在弹性和耐油性上都表现优秀，拉伸强度跟伸长率优越，不过原材料的价格偏高。
所以啊，不同类型的密封胶条都有所长、短处，三元乙丙胶条并非是密封胶条界的「天花板」。
文章来源：鹏哥门窗科普
