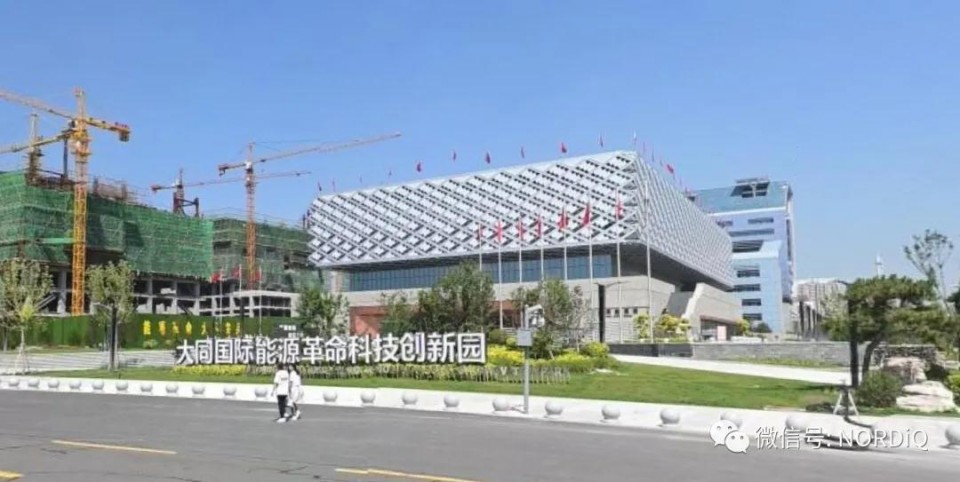

01 山西大同零碳科创园

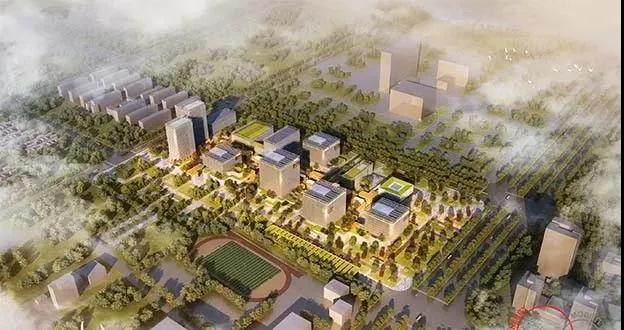

大同零碳科创园位于大同市御东新区,总占地面积14.1公顷,总建筑面积约28.1万平方米。项目通过采用灰绿蓝的宜居生态规划方法,按照基于场地自然条件分析提出的项目实现零碳总体目标和实施策略,从能源系统、水环境系统、交通系统和城市设计四个维度整合方案,实现降低科创园建筑群的能源系统50%以上总体运营成本。

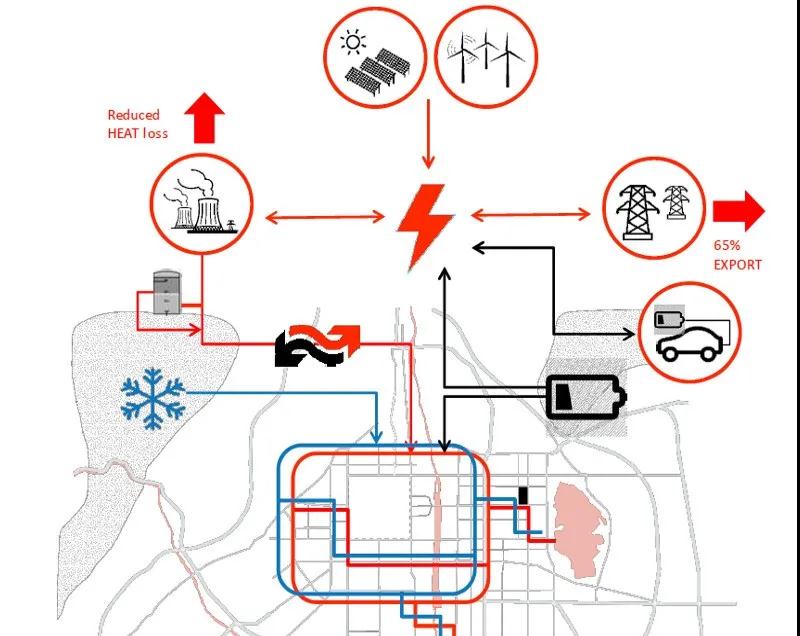

区域能源脱碳策略
推广清洁供暖,使用可持续能源储能设施
推广蓄热设施和电锅炉设施
提升区域供暖效率
考虑推广区域供冷
考虑通过电动汽车进行清洁能源储能
100% 太阳能供电
推广多能互补及智能电网
就地建小型太阳能蓄热供暖设施,与区域供暖互补

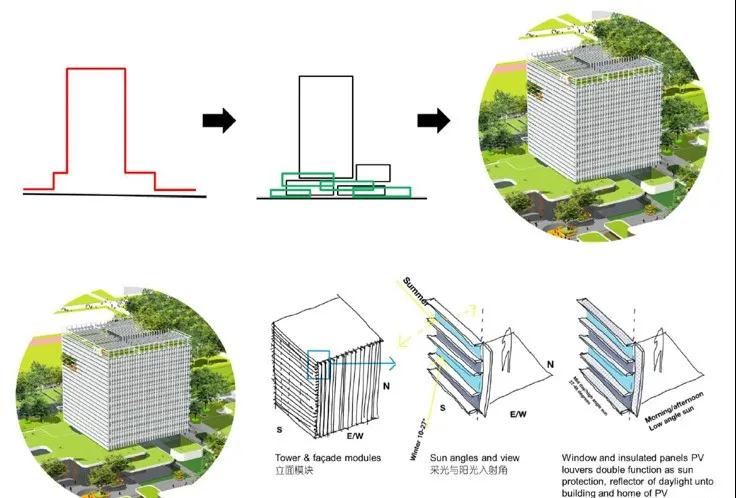

建筑设计和被动房屋技术降低建筑能耗
零碳城市设计策略
通过建立景观廊道,打破割裂感,创造活力城市空间
复杂多元的城市院落社区,降低了市民沟通与交流的障碍
建立低密的城市格局,改善微环境
向西建立绿色缓冲空间,联通大同大学
内部建立人性尺度,强化公共交流
用地内建筑高度平衡,减弱冬季风
冬季低入射角阳光能照进内部公共空间
02 北京金茂绿创中心超低能耗建筑

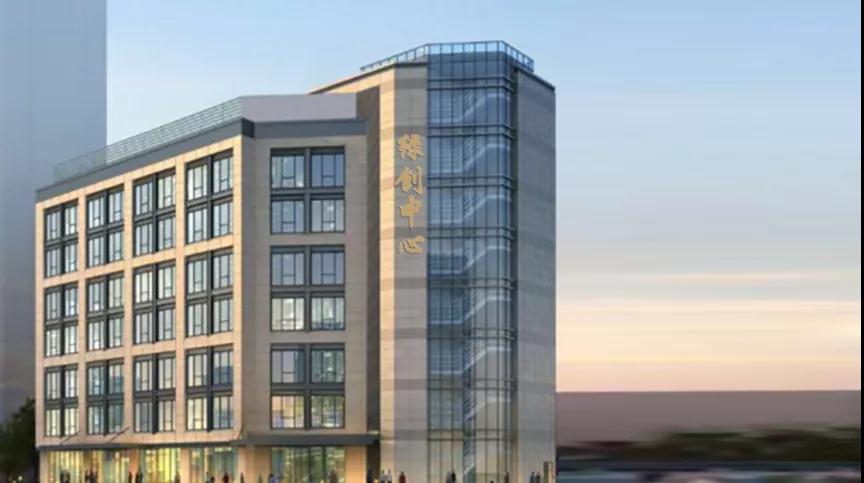

2021年8月28日,北京市朝阳区来广营乡商业金融项目(B3地块)超低能耗建筑顺利通过了北京建筑材料检验研究院有限公司开展的建筑整体气密性检测,检测结果为:室内外50Pa压差下平均换气次数为0.54h-1,建筑整体气密性良好,有力保障了项目超低能耗目标和舒适室内环境的实现。
本项目位于北京市,为一栋地下二层、地上七层的办公建筑,超低能耗区域面积8353㎡,属于北京市近零能耗建筑的示范项目。

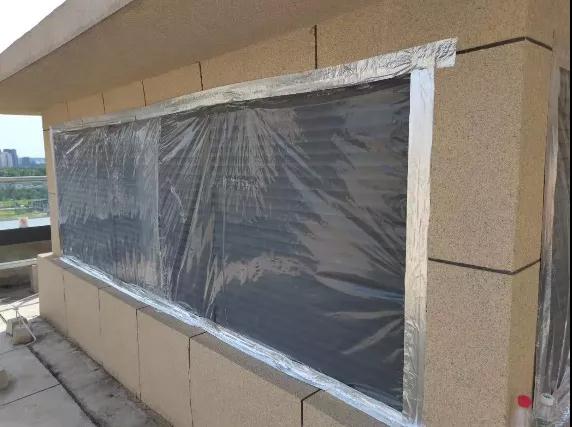

现场气密性临时封堵
《建筑物气密性测定方法 风扇压力法》中规定的被动房整屋气密性标准是室内外50Pa压差下房屋的换气次数不高于0.6次/h,本建筑的0.54次/h完全符合这个标准。
03 洛阳市河洛春风苑项目

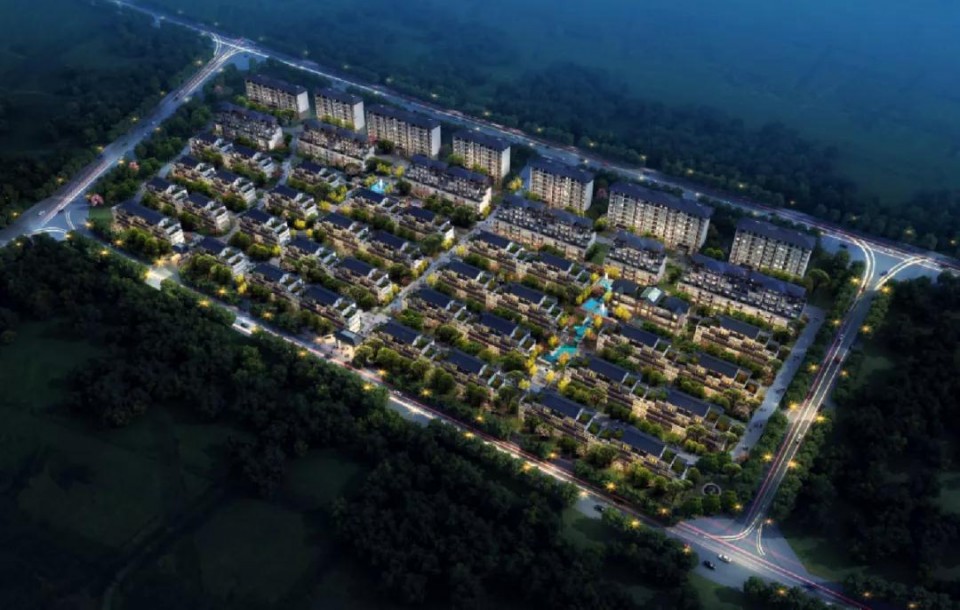

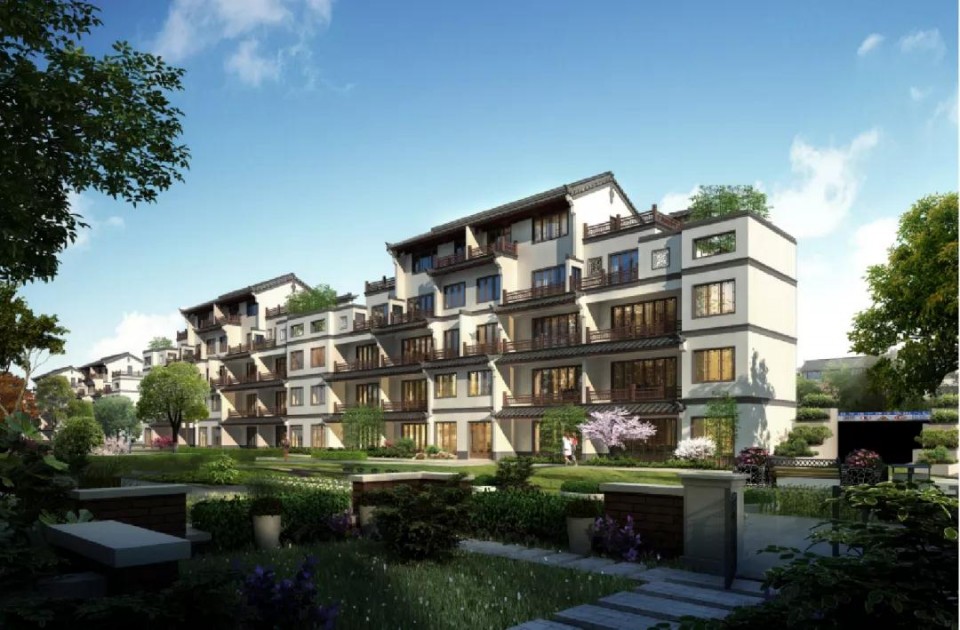

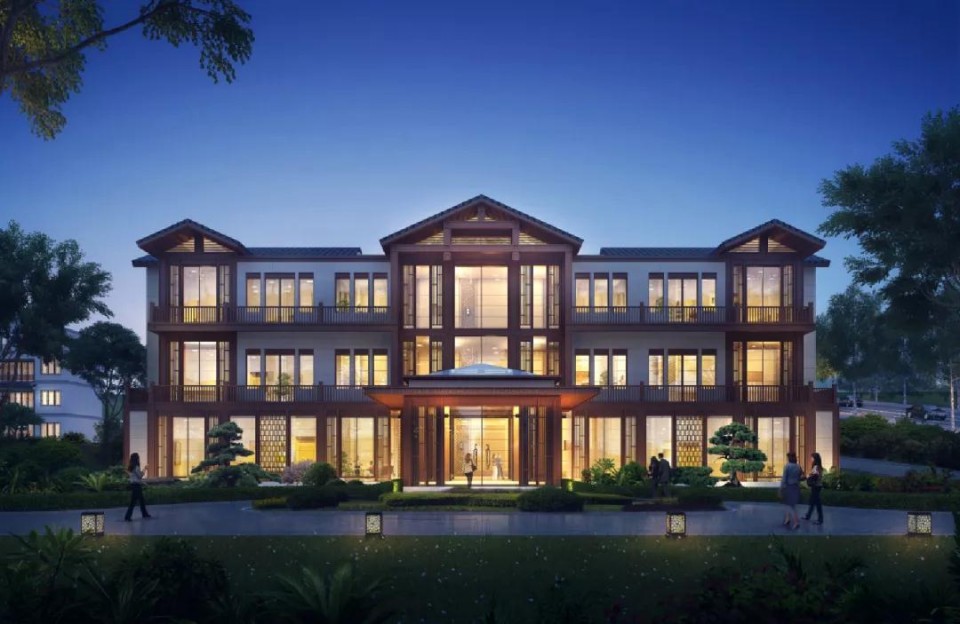

项目位于洛阳市孟津县,总建筑面积12.94万㎡,其中超低能耗实施部分建筑面积约6800㎡,涵盖居住建筑及公共建筑。
河洛春风苑作为洛阳市两个超低能示范项目之一,结束了豫西地区没有超低能耗建筑的历史,对推动洛阳超低能耗建筑发展具有重要的示范作用。五方为本项目提供了超低能耗全过程咨询及设计服务。
1.被动式与中式元素结合。项目以最大限度降低建筑能耗、尽可能利用可再生能源并提高建筑使用舒适度为目标。采用现代简洁的中式建筑风格,坡屋顶加层层退台的建筑形态营造出新型的园林式建筑;外立面采用现代简洁的中式建筑风格,整体色调呈白、灰色,建筑有大量的挑檐、阳台和露台,既丰富了立面效果又兼顾固定遮阳的作用。
2.解决非集中供暖区域清洁取暖。项目地处寒冷地区,夏季炎热、冬季寒冷,有显著的制冷、供暖需求。超低能耗建筑可在没有采暖设施的条件下,为人们冬季提供温暖的室内环境,有效地解决了当地无集中供暖的问题。
3.舒适、健康、节能低碳新生活。高效保温隔热系统使建筑内墙表面温度均匀一致,波动幅度小,用户体感较普通建筑更为舒适;此外,良好的气密性、隔声降噪效果,可以提供更加舒适的室内环境。
04 温州鹿城七都供电所近零能耗建筑试点项目

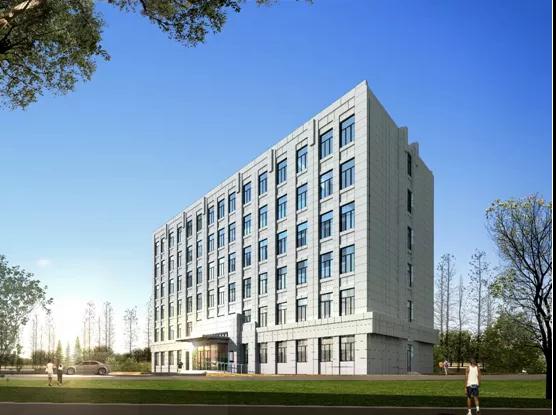

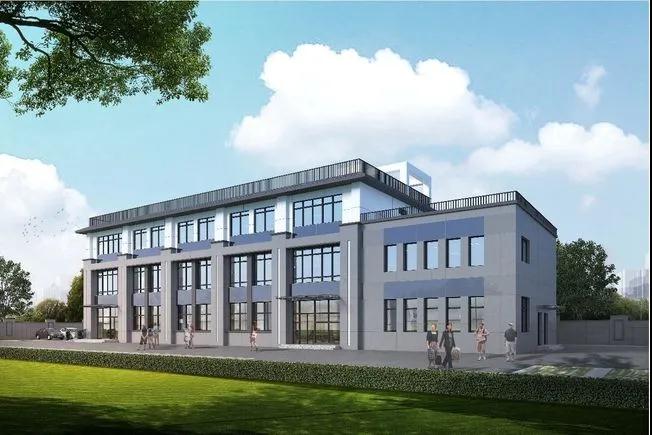

8月16日,温州鹿城七都供电所近零能耗建筑试点项目开始施工建设,该工程是国家电网公司在小型基础建设领域的首个近零能耗示范项目,也是浙江省首个办公类近零能耗建筑项目。

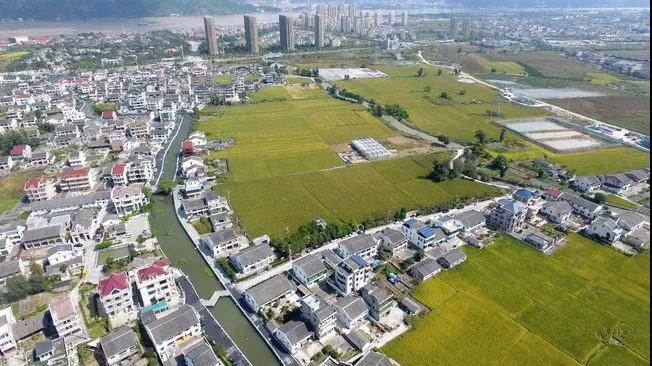

新建的七都供电所项目总建筑面积1800平方米,位于温州“未来科技岛”七都岛核心位置,计划于2021年年底前完工,预计总投资1500多万元。
项目利用可再生能源,优化能源系统运行,最大幅度降低建筑供暖供冷需求、提高能源设备与系统效率,以最少的能源消耗提供舒适室内环境,使建设落成后的七都供电所达到近零能耗建筑标准。
项目充分立足本地地域特点展开设计和建设。考虑到温州气候具有高温潮湿特点,在建筑围护结构设计时,采用了专用的热桥分析软件对热桥部位进行计算,并进行了消除热桥的专项设计,还根据室内环境参数、能效指标以及围护结构、能源设备等各类技术参数进行约束性设计,通过自然通风、活动遮阳、光导管等措施充分利用自然资源,降低能耗,利用空气源热泵、太阳能光伏、太阳能热水等可再生能源对建筑能源消耗进行平衡和替代。

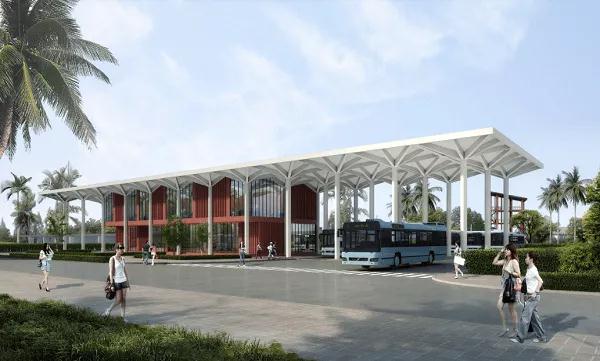

05 广州灵山岛尖公交站场建筑

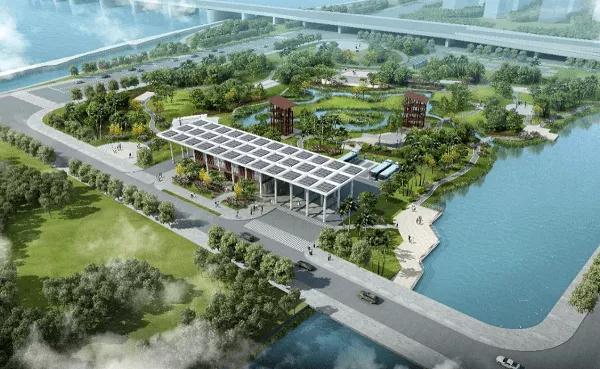

广州首座“近零能耗”公交站场建筑、坐落在南沙灵山岛尖飞沙路与七一路交界点西南侧的公交站场,即将在9月正式完工,达到使用标准。
长方形的白色屋顶,由一个个“漏斗”组成,远远看去就像公交站场戴了顶白色帽子。“漏斗”的“导管”是支撑起公交站场的36根白色空心圆柱。这36根“导管”是引导屋面雨水向下的管道,将雨水引流浇灌周边的绿化景观。屋顶将安装太阳能光伏板,光伏发电设备将接收到的太阳转化为电能,可以满足公交站场日常的运营需求。未来,其光伏发电设备还将接入市电网,实现“自发自用,余电上网”。
建筑外墙、屋面都加装了保温棉——这在北方常见,南方地区应用较少,能减少建筑热量的损失;建筑外窗采用三银中空LOW-E超白玻璃——这类玻璃保证足够采光的同时屏蔽了大部分热量,真正做到透光不透热。
经能耗模拟软件测算,灵山岛尖公交站场建筑本体节能率达到31.96%,建筑综合节能率86.29%,可再生能源利用率77%,单位建筑面积等效耗电量仅24.1kwh/㎡.a。也就是说,灵山岛尖公交站场全年单位建筑面积只需输入24.1度电力,相较于传统公交站,可以减少近90%的电力输入。
06 武汉中建·光谷之星项目

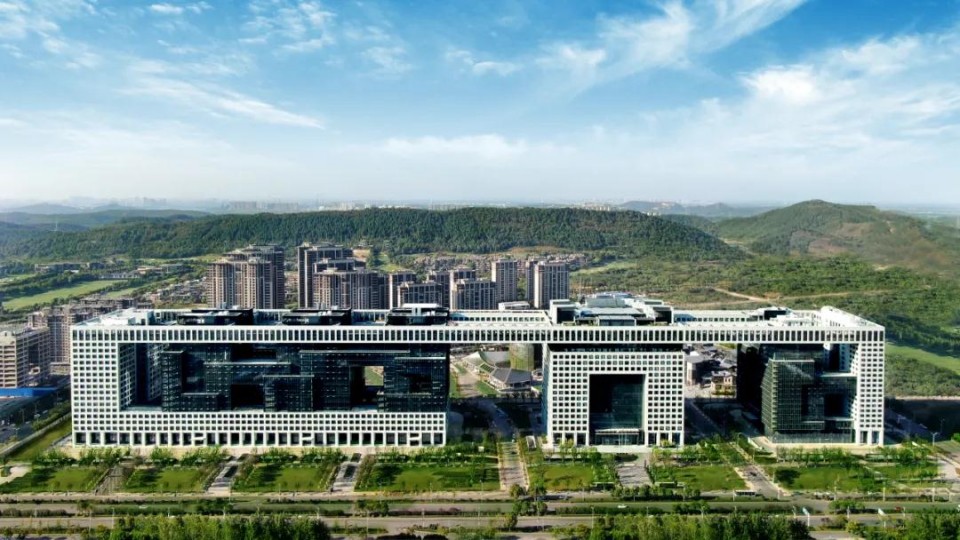

武汉高新大道与光谷六路交会处,合院式5A甲级写字楼——中建·光谷之星项目建筑外观格外打眼。该项目先后斩获绿色建筑三星级设计标识,以及美国LEED-CS金奖认证,皆为绿色建筑业内最高奖。
项目通过对自然通风、自然采光进行优化,利用自然条件保证建筑采光和空气清新;并设立一氧化碳、二氧化碳等有毒气体实时监测与高效净化系统;采用LOW-E玻璃幕墙,有效降噪,通过热电厂余热利用节约能源;采用太阳能光热利用技术,搭建综合能源管理平台,采取智能照明系统,减少了煤炭、石油等不可再生能源的消耗。
07 国家电网山东检修公司—特高压交直流运检中心生产检修用房

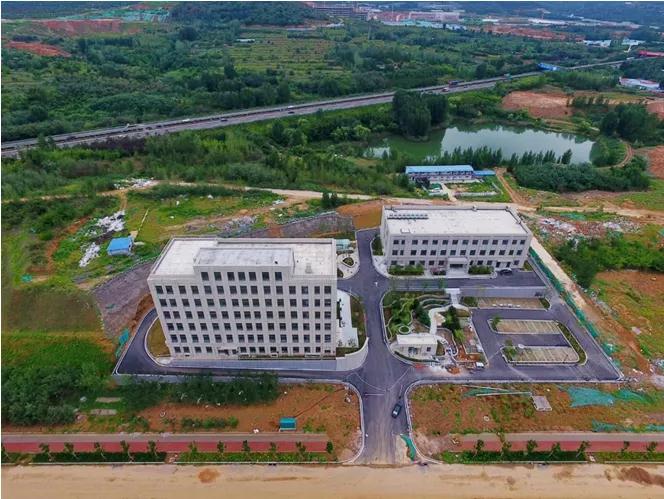

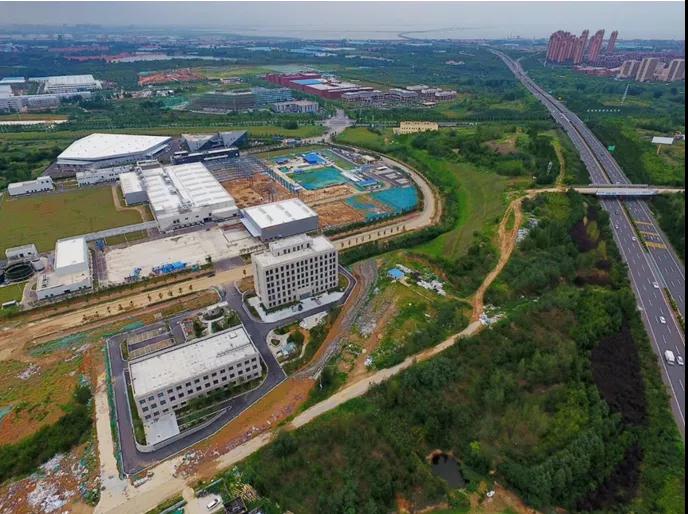

“国家电网山东检修公司—特高压交直流运检中心生产检修用房”项目位于青岛市黄岛区中德生态园园区内,项目所在位置为B-2-04地块,十七号线以南,环三号线以北。
项目新建变电工区楼、高压工区楼、地下车库及配套服务用房,总建筑面积为13320.68平方米。其中变电工区楼为二类高层办公建筑,按照德国PHI被动房标准进行设计与建造,建筑面积5862.79平方米。项目于2017年9月底开工建设,2019年9月竣工。
项目已取得德国被动房PHI认证和中国被动式超低能耗绿色建筑设计标识;并获批2018年住建部科学技术计划项目—建筑节能与绿色建筑类示范工程称号。
项目技术手段包括:
建筑节能规划设计:采用适宜的建筑尺度,保证建筑室内外日照环境、采光和通风的要求。
非透明外围护结构保温系统:外围护结构具有均衡的保温性、隔热性等性能,不同位置的外围护结构采用不同的做法,保证被动区内温度的均衡性。
外门窗系统:集能效性、舒适性、卫生性于一体,注重节能安装方式,各项技术满足国家标准要求。
无热桥设计理念与节点构造:项目采用规整的外立面造型,严格控制热桥的产生。对特殊节点进行专项设计,并采取专项避规措施。
建筑高气密性:保证项目表面封闭、连接节点封闭、贯穿构件封闭,规避非预期气流渗透。
高效热回收新风系统:在保证人均新风量的前提下,将人为通风变为有组织通风,结合智能化楼宇控制系统,确保室内空气品质,打造节能舒适、恒温恒湿的办公环境。
可再生能源的利用:采用土壤源热泵作为冷热源,结合末端——新风和冷梁,采用温湿度独立控制,利用不同水温,最大限度提高机组效率和节能效果。
